Vonkajšia žalúzia Setta 90

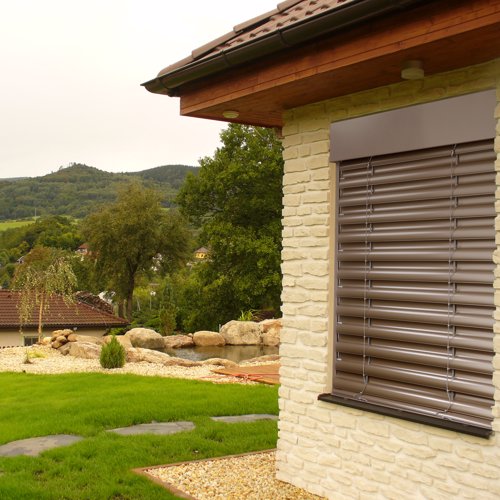

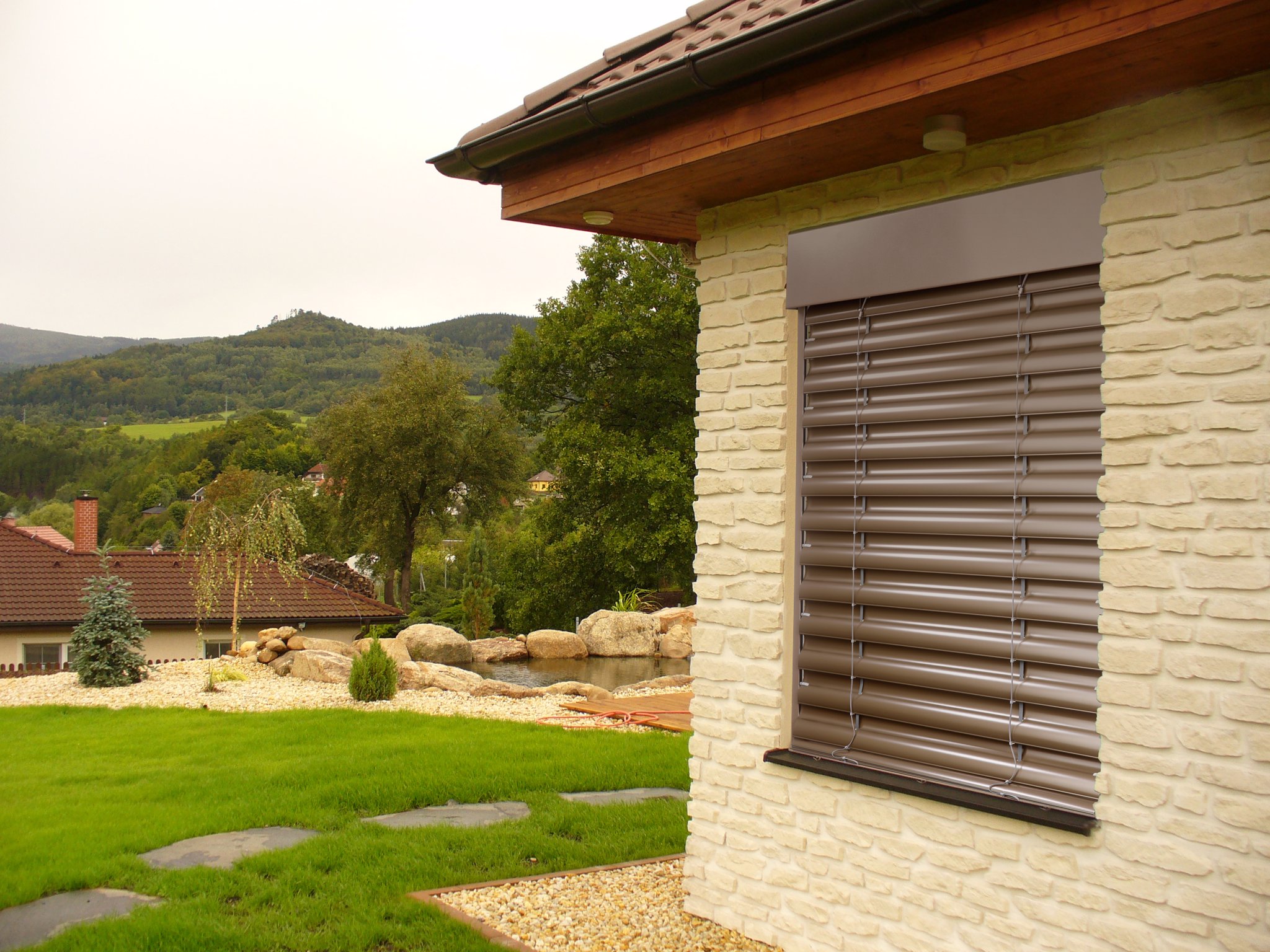

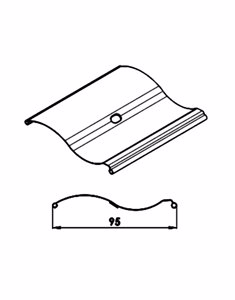

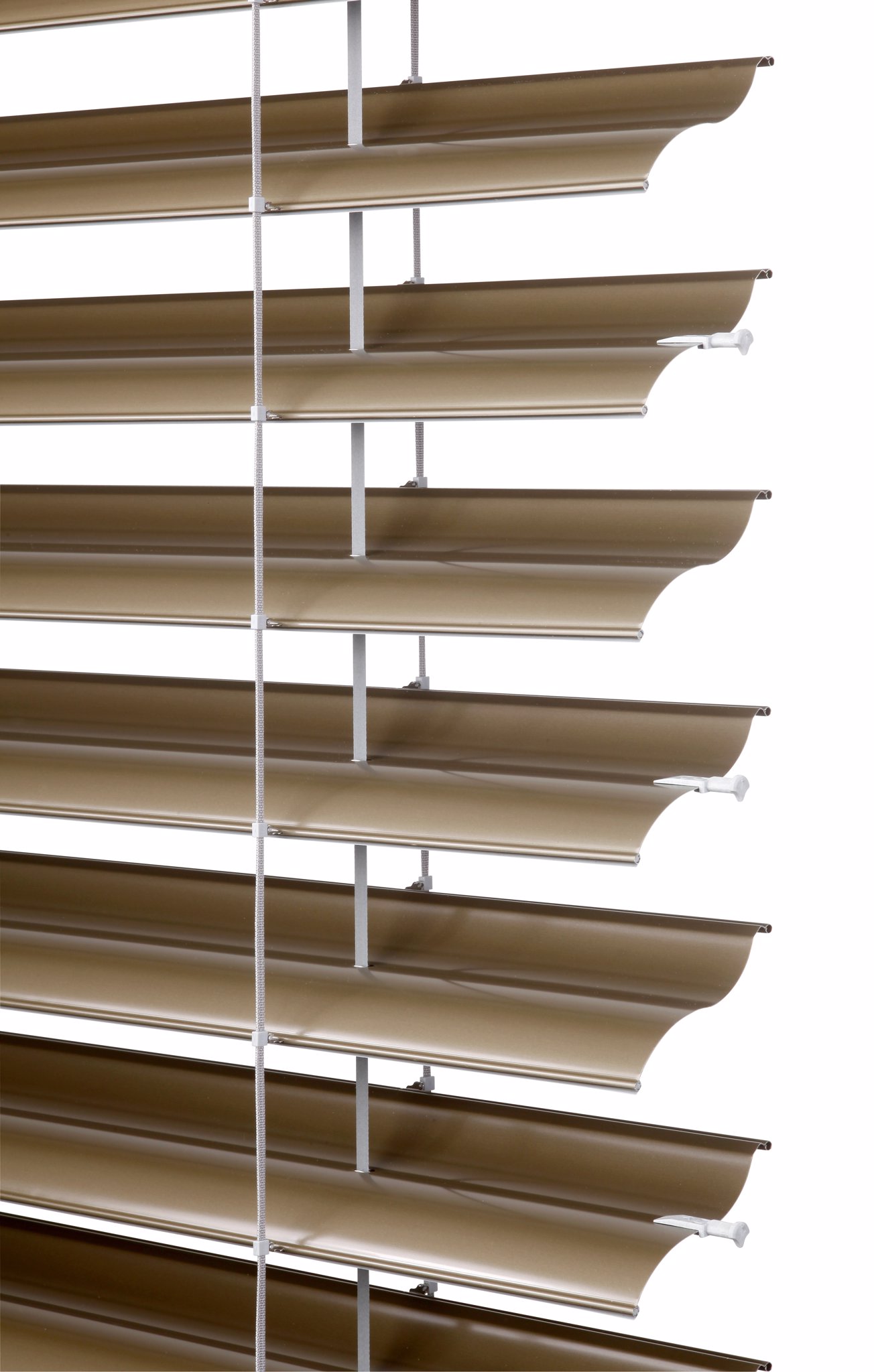

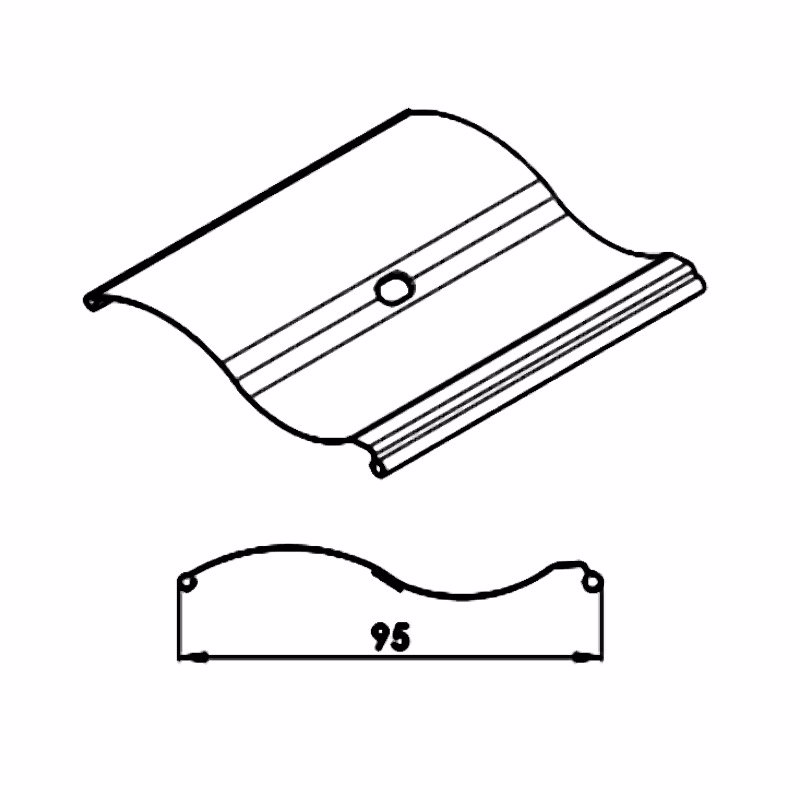

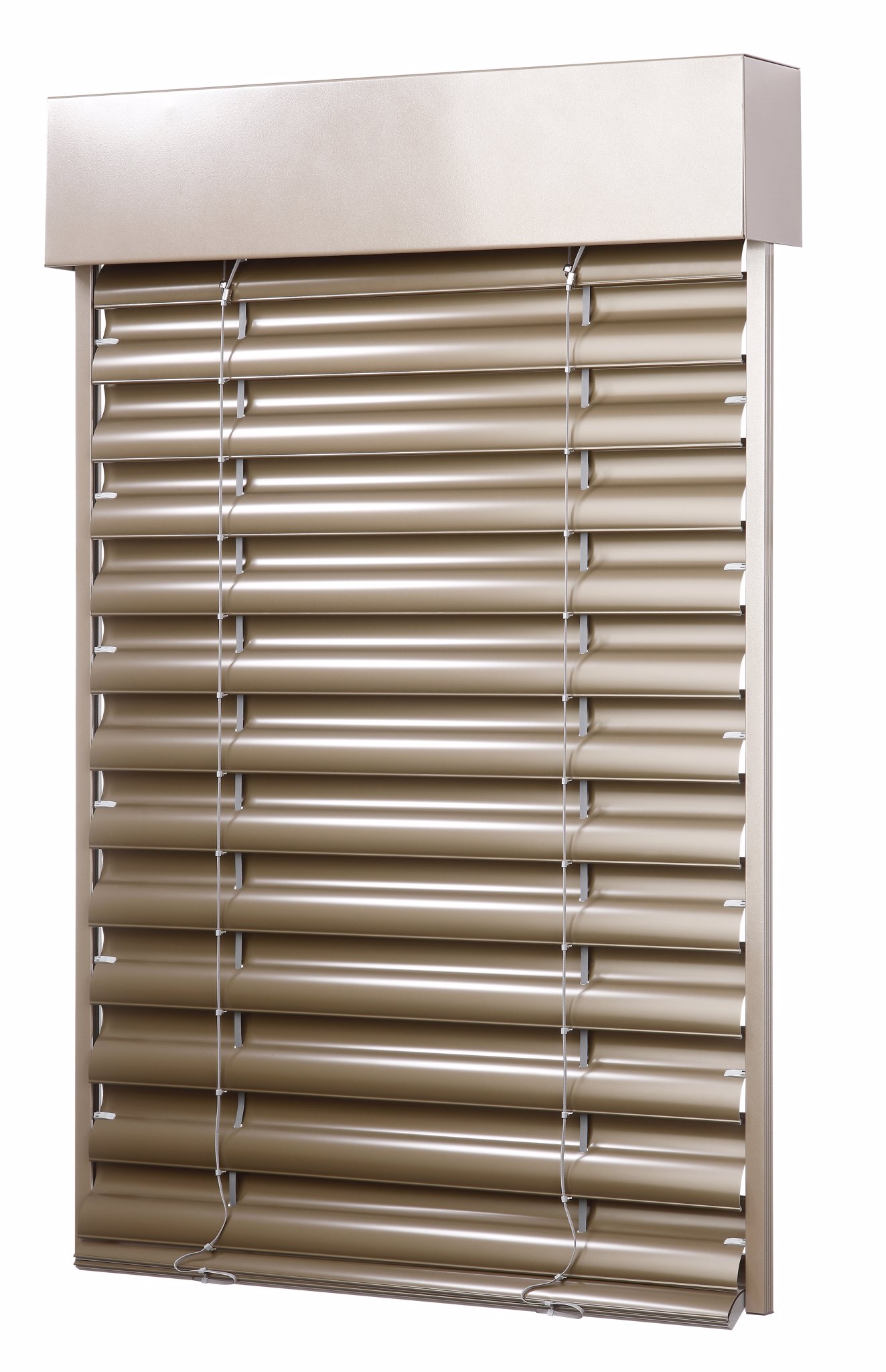

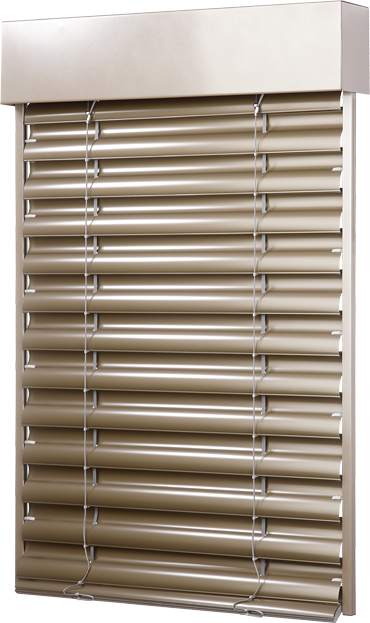

Vonkajšia žalúzia Setta 90 predstavuje špičku vo vonkajšom zatienení z pohľadu účelnosti a dizajnu. Lamely v tvare písmena S šírky 90 mm vytvárajú v zatvorenom stave dokonalú celistvú plochu. Účelnosť vonkajšej žalúzie Setta je posilnená ladným vzhľadom. V porovnaní so žalúziou Setta 65 je vonkajšia okenná žalúzia Setta 90 vhodná na zatienenie väčších plôch, pretože lamely pôsobia opticky väčším dojmom. Termoregulačný efekt žalúzie Setta zvyšuje guma vlisovaná po celej dĺžke lamely. Hliníkové vodiace lišty zaisťujú stabilitu vonkajšej žalúzie vo vetre a sú podporným prvkom pre zabezpečenie domu proti vlámaniu. Variabilita montáže, elegancia a dokonalé zatienenie tvorí z tejto vonkajšej horizontálnej žalúzie unikátny tieniaci prvok pre všetky typy objektov.

Mám záujem o tento produkt

Plusy

Prednosti & výhody

elegantné a dizajnové prevedenie s lamelou v tvare S,
vysoký stupeň zatienenia,
termoregulačný aj ochranný efekt,
znižovanie hladiny vonkajšieho hluku,
dolný profil z extrudovaného hliníka,
možnosť elektrického ovládania, znížená hlučnosť žalúzie (vlisovaná guma po celej dĺžke žalúzie),
maximálna garantovaná plocha 24 m²

Načerpajte

Inšpirácia

Preskúmajte

Farebné prevedenie

Základné farby lamela

ďaľšie farby

Príplatkové farby lamela

Príplatkové farby Isotra System Decoral 1 box, vodiace lišty, držiaky vodiacich líšt, horný a dolný profil

ďaľšie farby

Príplatkové farby Isotra System Decoral 2 box, vodiace lišty, držiaky vodiacich líšt, horný a dolný profil

dopredaj

Uvedené farby sú iba orientačné. Ak chcete vidieť farbu v skutočnosti, odporúčame navštíviť niektorého z našich obchodných partnerov a vyžiadať si fyzický vzorkovník. Prípadnú reklamáciu pre výber nevhodnej farby podľa vzorkovníka zobrazeného elektronicky nemôžeme uznať. Vybrať obchodného partnera.

Spôsoby

Ovládanie

manuálne
kľukou

elektricky
diaľkovým ovládačom alebo vypínačom

Garantované

Rozmery

minimálna šírka
600 mm

maximálna šírka
6000* mm

maximálna výška
4000 mm

maximálna plocha
8 m² (pre ovládanie kľukou)
24 m² (pre ovládanie motorom)

* Upozornenie: S rastúcou šírkou žalúzie klesá trieda jej odolnosti voči vetru – viď Odolnosť proti vetru, nižšie na stránke.

Atypické rozmery nevyrábame.

Technické parametre

	Horný profil		Dolný profil	Lamela	Bočné vedenie		Rebríček	Textilný pásik
	Horný profil		Dolný profil	Lamela	vodiaca lišta	oceľové lanko	Rebríček	Textilný pásik
Obchodný názov	P 001/1	P 001/2	P 012/21	S 039	Viz technický manuál	P 036	P 029/1	P 531, P531/1
Rozmer (mm)	56 × 58	58 × 60	93 × 14	0,42 × 113	Viz technický manuál	Ø 3,2	86 × 9,5	6 × 0,28
Materiál	Fe	Al	Al	Al	Viz technický manuál	Fe / PVC	PES	PES
Rez
Farba	Štandard: pozink. plech natural (Al profil) Ostatné RAL v nástriku DECORAL*		Štandard: elox. hliník Ostatné RAL v nástriku DECORAL*	Podľa aktuálneho vzorkovníka ISOTRA a.s.	Štandard: elox. hliník Ostatné RAL v nástriku DECORAL*	sivá čierna	sivá čierna	sivá čierna

*pre max. šírku 4000 mm

Varianty montáže

Základné typy montáže

Tyto tři typy montáže mohou být ve dvou variantách: krycí schránka přiznaná / krycí schránka včleněná do zateplovacího systému nebo obvodového pláště.

Specifická montáž

Samonosné vyhotovenie (upevnenie žalúzie na vodiacich lištách)
Fasádne vyhotovenie (guľatá kazeta; montáž na fasádu)
Montáž do prekladu Heluz (zapustené vodiace lišty)
Montáž do prekladu Porotherm (vhodné pre samonosné vyhotovenie)
Samonosná žalúzia s nábalom mimo kanálu

S montážou do prekladu je nutné počítať už vo fáze projektu rodinného domu.

Odolnosť proti vetru

Skúšky odolnosti proti vetru vykonalo Centrum stavebného inžinierstva, a. s., v Zlíne podľa ČSN EN 13659.

Vedenie - lanko

Základné charakterístiky	Vlastnosť
Odolnosť proti vetru	Širka stavebního otvoru L (mm)	L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500		4 500 < L <= 4 800		4 800 < L <= 5 000
	Norma EN/Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort
	Trieda odolnosti vetra	3	6	2	5	1	4	0	3	0	2	0	1
	Max. rychlost vetra v_max(km/h))	49		38		28		19		11		5
	Max. účinná výška krídla	H_max = 2500 mm
	Širka stavebního otvoru L (mm)	L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500		4 500 < L <= 4 800		4 800 < L <= 5 000
	Trieda odolnosti vetra	2	5	1	4	0	3	0	2	0	1	0	0
	Max. rychlost vetra v_max(km/h)	38		28		19		11		5		1
	Max. účinná výška krídla	H_max = 4000 mm
Prídavný tepelný odpor ΔR		0,08 (m².K/W)
Celkový činiteľ prestupu slnečnej energie g_tot		0,032 - 0,094 (podľa zvolenej farby lamely)*

Vedenie - lištou

Základné charakterístiky	Vlastnosť
Odolnosť proti vetru	Šírka stavebného otvora L (mm)	L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500
	Norma EN/Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort
	Trieda odolnosti vetra	5	8	4	7	3	6	2	5
	Max. rychlost vetra v_max(km/h)	74		61		49		38
	Max. účinná výška krídla	H_max = 4000 mm
	Širka stavebního otvoru L (mm)	4 500 < L <= 5 000		5 000 < L <= 5 500		5 500 < L <= 5 800		5 800 < L <= 6 000
	Trieda odolnosti vetra	1	4	0	3	0	2	0	1
	Max. rychlost vetra v_max(km/h)	28		19		11		5
	Max. účinná výška krídla	H_max = 4000 mm
Prídavný tepelný odpor ΔR		0,08 (m².K/W)
Celkový činiteľ prestupu slnečnej energie g_tot		0,032 - 0,094 (podľa zvolenej farby lamely)*
